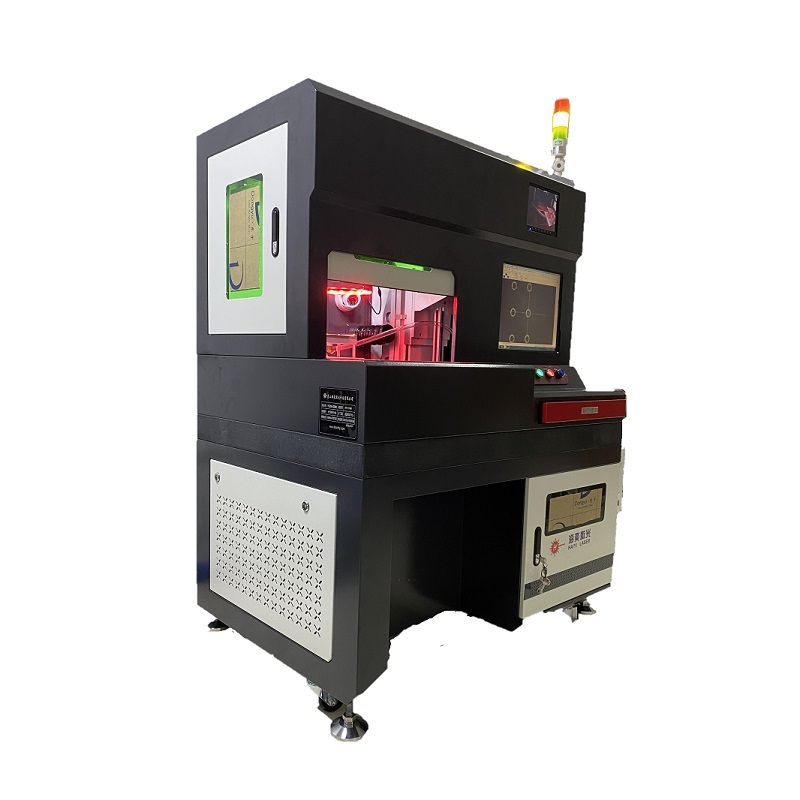

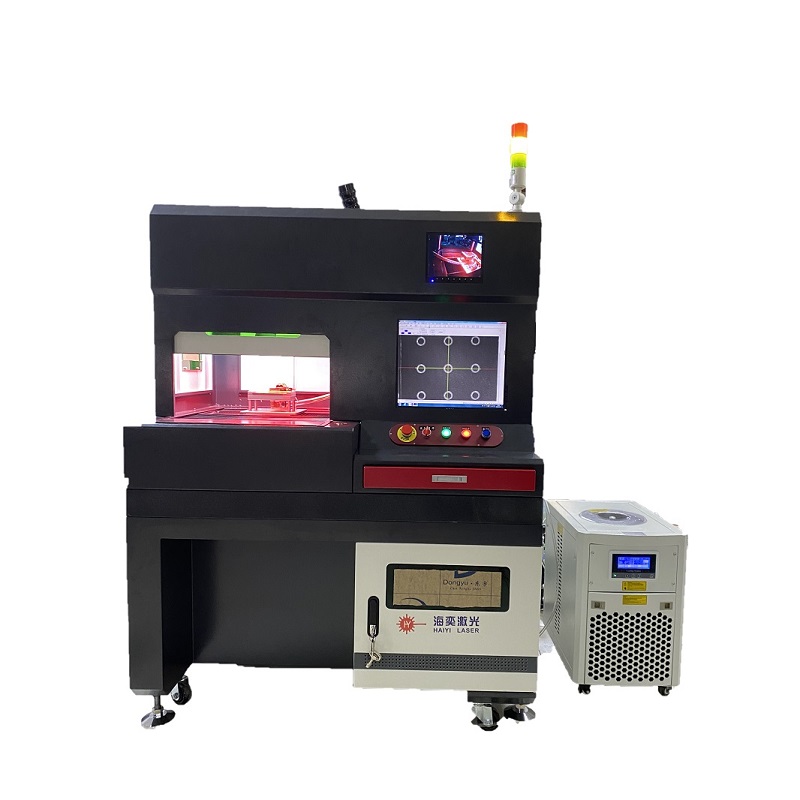

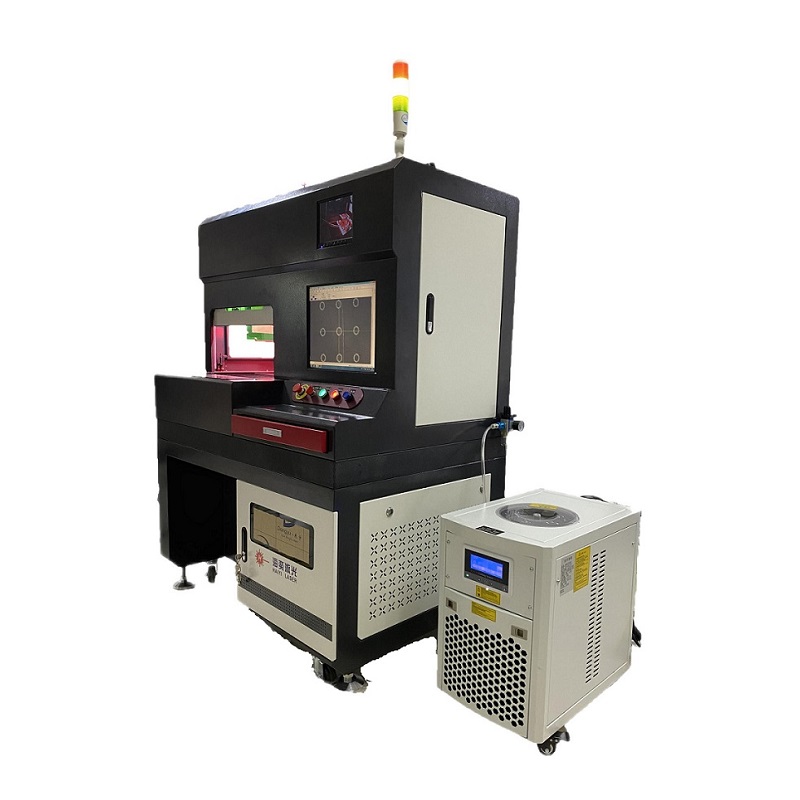

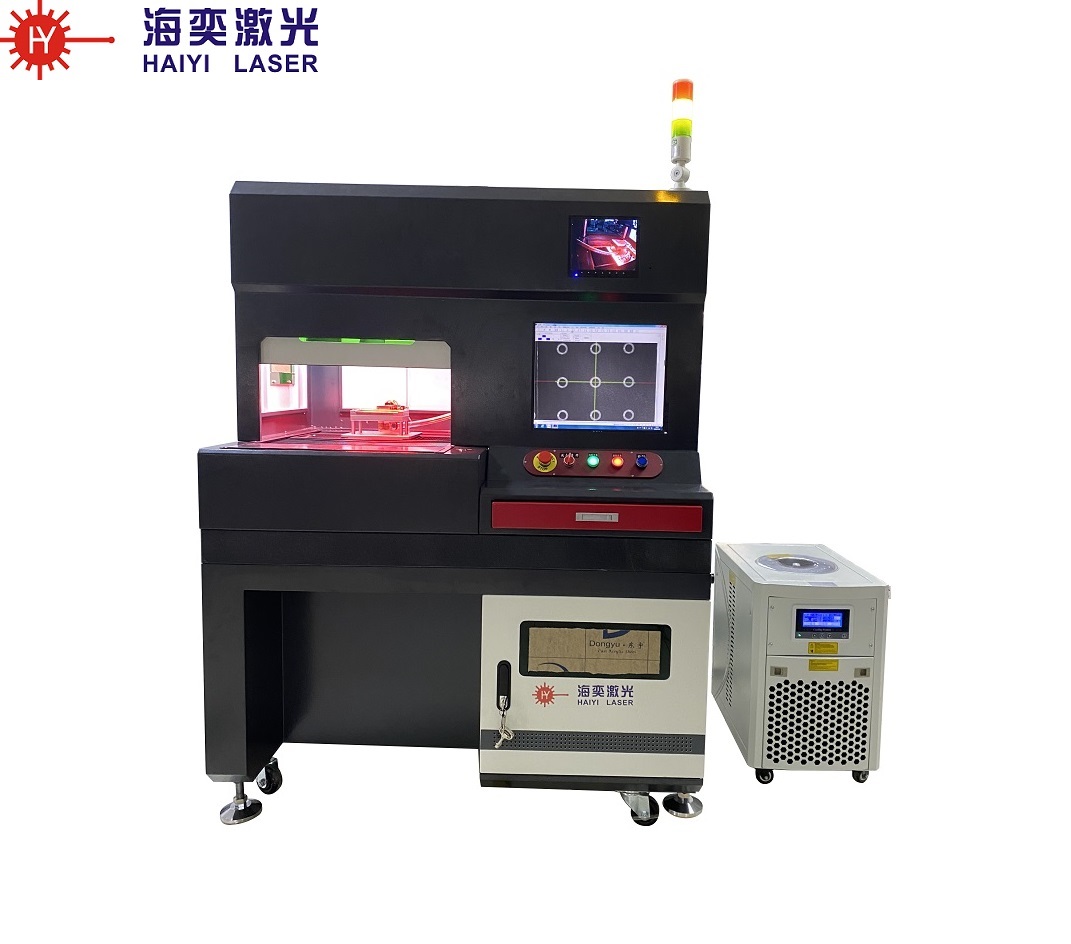

FPC柔性線路板激光切割機采用高性能紫外激光冷光源，集成視覺定位，完美實現線路板的外形切割、輪廓切割、鉆孔和覆膜切割等超精細加工。該類型主要用于柔性電路板、剛性電路板、剛?cè)犭娐钒宓木芮懈詈蜆?biāo)記。
特點和優勢：
采用紫外激光器，可實現材料無碳化無燒蝕分離，無需復雜后處理；
采用十字平臺切割方式，視覺定位和運動一體，可實現高精度定位切割；
全封閉數控設計，一次成型，效率高，是節約成本的良好解決方案。
型號 | HY-CUV01 |
激光器 | 355nm UV |
激光功率 | 15W |
切割范圍 | 50*50mm |
加工材料厚度 | ≤0.8mm |
平臺行程 | X450mm/YL300mm/Z110mm (可定制) |
平臺速度 | 加工速度≤1000mm/s, 加速度≤10000mm/s2 |
平臺精度 | 重復性≤±2μm, 定位精度≤±3μm |
電源 | 380V/50Hz/5KVA |
工裝夾具 | 定制化 |
設備重量 | 1200KG |
主框架尺寸 | 定制化 |
環境濕度 | <50% |
環境要求 | 22℃～25℃(恒溫可保證高精度) |

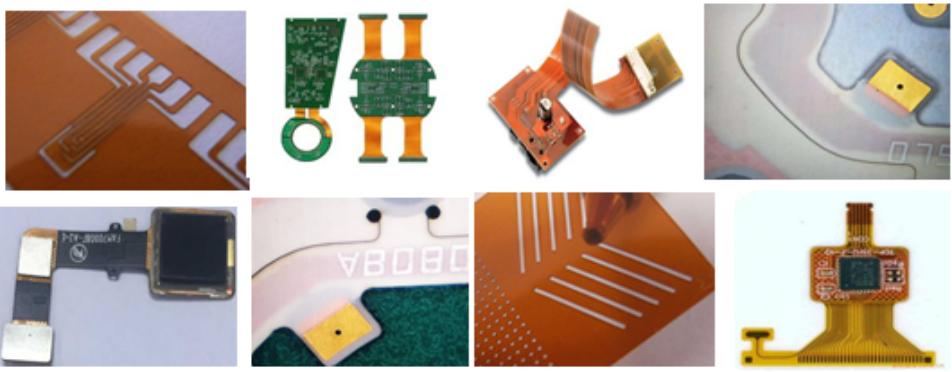

產品應用：
適用于FPC、PCB、coverlay薄膜、FR4、剛?cè)岚迩懈詈?/font>FPC鉆孔的超精密加工。
